产品简介

加速器动态DR检测系统是针对高速旋转工件动态检测需求的专用设备，该系统可以在该工件工作状态下（即高速运转时）进行DR检测，从而观察工件内部结构在工作状态下的变化情况，通过图像的后期处理，还可以获得工件内部结构之间的相对和绝对位移数据，实现对内部零件尺寸的测量和叶尖间隙的测量。

检测模式

稳态成像检测模式：

l 适用于工件静态、或以稳定速度运行状态下的成像检测；

l 单帧曝光时间长，分辨率高；

l 主要用于工件内部结构之间相对和绝对位移的检测，以及零部件尺寸测量。

瞬态成像检测模式：

l 适用于工件在变速、或其他不稳定状态下的成像检测；

l 单帧曝光时间相对较短，帧频高；

l 用于直接观察到工件内部结构在不稳定工作状态下的变化情况，也可用于数据测量。

系统主要组成部分

射线源：可配备不同能量的工业直线加速器。

探测器：闪烁屏加科学级CCD。

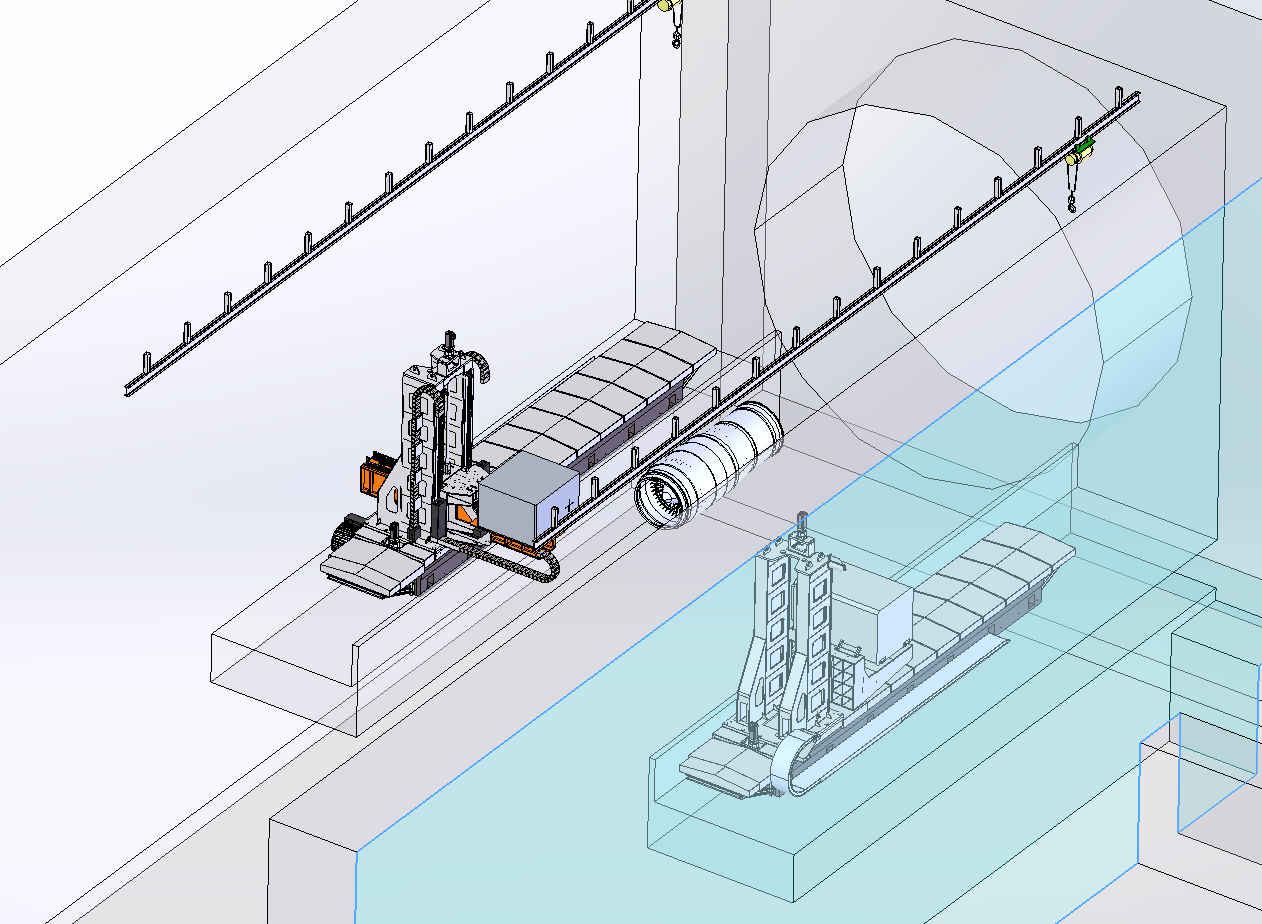

机械运动装置：可根据检测对象特点进行定制化设计。

软件模块：包括系统控制、数据采集、图像重建、图像处理等功能模块。

其它组成部分：电气控制系统、安全联锁与警示装置等。

主要性能指标

工件检测专用功能

功能	简介
特征结构匹配测量	根据工件内部特征结构，采用匹配算法，得到特征结构之间在轴向和径向上的绝对和相对位移。
动态单叶片成像	在工件工作状态下，追踪高速旋转转子单叶片，获得DR图像。
叶片边缘增强	可增强告诉旋转转子的叶片边缘的影像。
图像全景拼接	系统可自动完成大范围扫描，采集的DR图像可拼接为一幅检测区域的全景图像。
尺寸标定	系统可使用尺寸标定模体、或发动机特征结构进行图像尺寸标定，实现不同的尺寸测量需求。
工件系统信息接入	系统可获取与DR图像对应的工件信息以便于数据分析。

如果您想了解更多的产品信息，欢迎给我公司致电或发送E-mail联系。
